ترمینال ریلی دین چیست؟

محفظه های الکتریکی، تابلوهای کنترل و سیستم های اتوماسیون صنعتی برای سازماندهی و توزیع ایمن و کارآمد برق به یک جزء اساسی متکی هستند -بلوک ترمینال ریلی دین. این که آیا در حال طراحی یک کابینت کنترل جدید هستید یا یک نصب موجود را ارتقا می دهید، درک اینکه ترمینال دین ریلی چیست، چگونه کار می کند و چرا اهمیت دارد، می تواند به طور قابل توجهی بر قابلیت اطمینان، ایمنی و هزینه های نگهداری طولانی مدت سیستم شما تأثیر بگذارد. این مقاله نگاهی دقیق و فنی به یکی از ضروری ترین اجزا در مهندسی برق مدرن ارائه می دهد.

درYueqing TAER Electric Co., Ltd.، تیم ما سال ها را صرف مهندسی و ساخت راه حل های ترمینال ترمینال Din Rail برای مشتریان در سراسر جهان در صنایع تولید، انرژی، اتوماسیون ساختمان و حمل و نقل کرده است. در این راهنما، ما همه چیز را از تعاریف اولیه و پارامترهای محصول گرفته تا بهترین روش‌های نصب و معیارهای انتخاب را پوشش می‌دهیم - به شما دانشی می‌دهد تا تصمیمات مطمئن و آگاهانه برای پروژه بعدی خود بگیرید.

ترمینال ریلی دین چیست و چگونه کار می کند؟

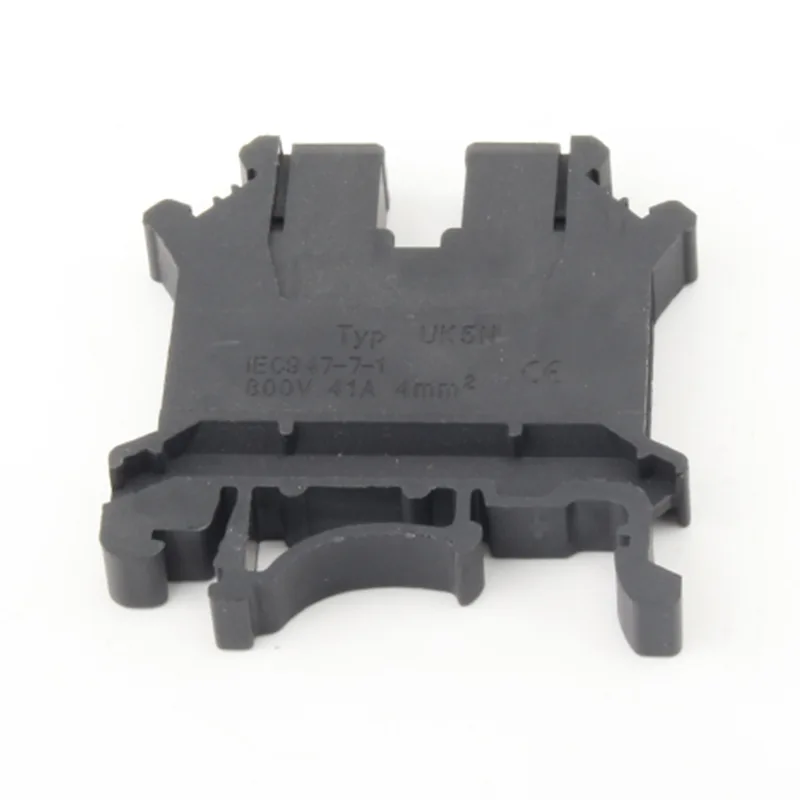

ترمینال ریلی دین یک رابط الکتریکی مدولار و عایق است که برای نصب بر روی یک ریل فلزی استاندارد - که معمولاً به عنوان ریل DIN (ریل دویچه انستیتوی خز نورمانگ) شناخته می‌شود - در داخل محفظه‌های الکتریکی و تابلوهای کنترل طراحی شده است. این به عنوان نقطه اتصال مرکزی است که در آن هادی های الکتریکی متصل، سازماندهی و در سراسر یک تاسیسات توزیع می شوند. به جای تکیه بر اتصالات سیم شل یا طرح های سیم کشی سفارشی پیچیده، بلوک ترمینال ریلی دین روشی تمیز، تکرارپذیر و منطبق با کد را برای مدیریت مدارهای الکتریکی ارائه می دهد.

اصل عملیات اساسی ساده است. هر بلوک ترمینال یک عنصر فلزی رسانا را در خود جای داده است - که معمولاً از آلیاژ مس یا برنج قلع اندود ساخته می شود - که در یک محفظه عایق ضد شعله محصور شده است. سیم ها به پورت های ترمینال وارد می شوند و از طریق مکانیسم های گیره ایمن می شوند. حامل فلزی روی ریل DIN می‌چسبد یا می‌لغزد و بلوک را محکم در جای خود قفل می‌کند. چندین بلوک ترمینال را می توان در کنار هم در امتداد ریل ردیف کرد و یک کانال سیم کشی ساخت یافته ایجاد کرد که به راحتی قابل بازرسی، آزمایش و اصلاح است.

اجزای عملکردی کلیدی یک استانداردبلوک ترمینال ریلی دینشامل:

• عایق بندی مسکن:به طور معمول از PA66 (پلی آمید) یا پلی کربنات ساخته می شود که استحکام دی الکتریک بالا و مقاوم در برابر شعله را مطابق با استانداردهای UL 94 V-0 یا V-2 ارائه می دهد.
• نوار فعلی / عنصر رسانا:یک میله مس یا برنج که با نیکل یا قلع پوشانده شده است تا در برابر خوردگی مقاومت کند و رسانایی پایدار را در طول زمان تضمین کند.
• مکانیسم بستن:در طرح‌های گیره پیچ، گیره فنری، فشاری یا IDC (کنتاکت جابجایی عایق) موجود است که هر کدام مزایای مشخصی در سرعت سیم‌کشی، مقاومت در برابر لرزش و دسترسی به تعمیر و نگهداری دارند.
• گیره پایه / ریل نصب:بخش پایین محفظه که روی ریل DIN قفل می شود. اکثر ترمینال های مدرن از پروفیل های 35 میلی متری EN 50022 و EN 50035 G-rail پشتیبانی می کنند.
• پورت لوازم جانبی:شکاف ها یا شیارهایی در کنار یا بالای محفظه برای پذیرش براکت های انتهایی، پرش های پل، صفحات پارتیشن و برچسب های علامت گذاری وجود دارد.

ماهیت مدولار ترمینال ریلی دین به این معنی است که هر بلوک را می توان به صورت جداگانه جایگزین کرد یا بدون ایجاد اختلال در اتصالات مجاور - یک مزیت حیاتی برای تیم های تعمیر و نگهداری که تحت برنامه های تولید فشرده کار می کنند. مهندسان ما درCHTARبه طور خاص طیف محصولات بلوک ترمینال Din Rail خود را با درگاه‌های آزمایشی بدون ابزار و محفظه‌های دارای کد رنگی طراحی کرده‌اند تا زمان خدمات را در این زمینه کاهش دهند.

انواع اصلی بلوک های ترمینال ریلی Din چیست؟

همه بلوک های ترمینال ریلی دین یکسان نیستند. پیکربندی مدارهای مختلف، الزامات ایمنی، و محدودیت‌های فضا نیاز به طراحی‌های مختلف ترمینال دارند. درک دسته های اصلی به مهندسان و متخصصان تدارکات اجازه می دهد تا دقیقاً محصول مناسب را برای کاربرد خود مشخص کنند.

بلوک های ترمینال تغذیه از طریق

رایج ترین نوع، که برای اتصالات مستقیم هادی به هادی استفاده می شود. جریان مستقیماً از شینه داخلی از یک ورودی سیم به دیگری عبور می کند. مناسب برای توزیع برق عمومی و مدارهای سیگنال.

بلوک های پایانه زمینی / زمینی

به طور خاص برای ایجاد یک مسیر زمینی قابل اعتماد طراحی شده است. عنصر فلزی داخلی در تماس مستقیم با ریل DIN است که خود به زمین متصل است. اینها طبق استانداردهای IEC 60445 دارای کد رنگی زرد-سبز هستند.

بلوک های ترمینال ذوب شده

یک نگهدارنده فیوز مینیاتوری را در بدنه ترمینال بگنجانید تا از جریان اضافه در سطح شاخه مدار محافظت کند. تعویض فیوز بدون قطع سیم امکان پذیر است و به طور قابل توجهی تعمیر و نگهداری را ساده می کند.

قطع / جداسازی بلوک های ترمینال

دارای مکانیزم جداسازی تیغه داخلی است که اجازه می دهد مدار بدون برداشتن سیم باز شود. در کاربردهای تست، اندازه‌گیری و ایمنی ضروری است.

بلوک های ترمینال چند سطحی

دو یا سه سطح مدار را به صورت عمودی در یک ردپای محفظه قرار دهید. کارخانه ما انواع دوطبقه و سه طبقه را عرضه می کند که نیاز به عرض پانل را تا 60٪ در مقایسه با ردیف های یک سطح معادل کاهش می دهد.

بلوک های ترمینال سنسور / محرک

طراحی شده برای سیم کشی سنسور 24 ولت DC در سیستم های اتوماسیون. شامل نشانگرهای LED یکپارچه، حفاظت دیود، و ورودی های چند هادی برای ساده کردن اتصالات دستگاه میدانی.

چه پارامترهای محصول یک بلوک ترمینال ریلی با کیفیت بالا را تعریف می کند؟

انتخاب یک بلوک پایانه ریلی دین بر اساس قیمت به تنهایی اشتباهی است که منجر به خرابی، ادعای گارانتی و خرابی پرهزینه می شود. انتخاب صحیح با درک روشنی از پارامترهای فنی که عملکرد، ایمنی و طول عمر را تعریف می کنند، شروع می شود. درCHTARمحصولات Din Rail Terminal Block ما در برابر پارامترهای حیاتی زیر رتبه بندی و آزمایش شده اند:

پارامترهای الکتریکی

• ولتاژ نامی:حداکثر ولتاژ کاری پیوسته که ترمینال می تواند با خیال راحت تحمل کند. محدوده استاندارد ما انواع 250 ولت، 400 ولت، 600 ولت، 800 ولت و 1000 ولت AC/DC را پوشش می دهد.
• جریان رتبه بندی شده:حداکثر ظرفیت جریان پیوسته خط تولید ما از ترمینال های 6A (سطح سیگنال) تا 125A (توزیع برق سنگین) را شامل می شود.
• قدرت دی الکتریک:با ولتاژ نامی 2 برابر + 1000 ولت به مدت 1 دقیقه در هر IEC 60947-7-1 تست شده است. این امر تأیید می کند که عایق در شرایط موجی خراب نمی شود.
• مقاومت تماس:بر حسب میلی اهم اندازه گیری می شود. مقاومت تماس کمتر به معنای تولید گرمای کمتر و بهبود بهره وری انرژی است. پایانه های ما برای حفظ مقاومت تماس زیر 5mO در طول عمر خود آزمایش شده اند.
• رتبه مقاومت در برابر اتصال کوتاه:حداکثر جریان خطا که ترمینال می تواند بدون شکست ساختاری زنده بماند. برای پانل های محافظت شده توسط قطع کننده مدار بالادست بسیار مهم است.

پارامترهای مکانیکی

• محدوده ورودی سیم:حداقل و حداکثر سطح مقطع هادی که ترمینال می تواند بپذیرد، برحسب mm2 یا AWG بیان می شود. محدوده ما از 0.5mm2 تا 95mm2 سیم جامد یا رشته ای را در خود جای می دهد.
• گشتاور بستن (نوع پیچ):گشتاور سفت شدن مشخص شده بر حسب نیوتن متر. گشتاور زیاد یا کم گشتاور هر دو حالت خرابی هستند. دیتاشیت ما مقادیر دقیقی را برای هر اندازه محصول مشخص می کند.
• مواد مسکن:PA66 GF30 (پلی آمید تقویت شده با الیاف شیشه) برای پایانه های استاندارد؛ پلی کربنات موجود برای پانل های بازرسی با شفافیت بالا.
• درجه اشتعال پذیری:UL 94 V-0 به عنوان استاندارد در محدوده بلوک ترمینال ریلی ما، به این معنی که ظرف 10 ثانیه پس از حذف شعله خاموش می شود.
• محدوده دمای عملیاتی:محدوده استاندارد -40 درجه سانتیگراد تا +120 درجه سانتیگراد است که هم برای کابینت های بیرونی و هم برای محیط های صنعتی با محیط بالا مناسب است.
• درجه حفاظت:خود بلوک های ترمینال معمولا دارای رتبه IP20 هستند. محفظه رتبه IP خارجی را ارائه می دهد.

جدول مرجع پارامتر کامل محصول

چرا بلوک ترمینال ریلی دین استاندارد صنعتی برای سیم کشی پنل است؟

مهندسان و سازندگان تابلو در سراسر جهان به دلایل بسیار عملی روی بلوک ترمینال ریلی دین به عنوان روش سیم‌کشی ترجیحی خود همگرا شده‌اند. درک این دلایل به توجیه سرمایه‌گذاری در پایانه‌های با کیفیت کمک می‌کند و توضیح می‌دهد که چرا جایگزین‌های نامرغوب ریسک بلندمدت ایجاد می‌کنند.

سود استانداردسازی به تنهایی قابل توجه است. مشخصات ریل DIN با استانداردهای بین المللی (EN 50022, EN 50023, EN 50035) تعریف شده است، به این معنی که بلوک های ترمینال از کارخانه ما درYueqing TAER Electric Co., Ltd.از لحاظ فیزیکی با لوازم جانبی استاندارد در سراسر بازار قابل تعویض هستند. این امر مشتریان را از وابستگی به یک منبع محافظت می کند و ساخت پانل های جهانی را در جایی که به منبع محلی نیاز است ساده می کند.

فراتر از استانداردسازی، بلوک پایانه ریلی Din مزایای قابل اندازه گیری را در هر مرحله از چرخه عمر پروژه ارائه می دهد:

• فاز طراحی:طراحی مدولار به مهندسان اجازه می دهد تا ظرفیت فعلی و فضای مورد نیاز را بدون تنظیمات سفارشی پیچیده محاسبه کنند. نمادهای استاندارد CAD و مدل‌های سه‌بعدی طراحی صفحه‌آرایی را تسریع می‌کنند.
• فاز ساخت:نصب به صورت ضربه ای به طور قابل توجهی سریعتر از نوارهای ترمینال نصب شده روی پیچ است. انواع گیره فنری امکان قرار دادن سیم با یک دست و بدون ابزار را فراهم می کند و زمان مونتاژ پانل را 30٪ تا 50٪ در آزمایش های کارخانه ما کاهش می دهد.
• مرحله آزمایش:لوازم جانبی قطع و دوشاخه آزمایشی اجازه می دهد مدارها به صورت جداگانه ایزوله شده و بدون ایجاد اختلال در اتصالات همسایه آزمایش شوند و زمان راه اندازی و خطر خطاهای سیم کشی متقاطع کاهش می یابد.
• فاز تعمیر و نگهداری:تعویض ترمینال انفرادی بدون سیم کشی مجدد پانل کامل به معنی زمان تعمیر است که در چند دقیقه اندازه گیری می شود تا ساعت. محفظه‌های رنگی و نشانگرهای چاپی به تکنسین‌ها اجازه می‌دهند تا مدارها را فوراً ردیابی کنند.
• مرحله انطباق:انطباق با IEC 60947-7-1 و UL 508A از قبل در سطح مؤلفه تأیید شده است، که ممیزی گواهینامه در سطح پانل را برای مشتریان نهایی ساده می کند.

مشتریان ما به طور مداوم گزارش می دهند که تغییر به طرح بلوک ترمینال Din Rail که به درستی مشخص شده است، خطاهای سیم کشی پانل را تا بیش از 40٪ کاهش می دهد و میانگین مدت زمان تماس تعمیر و نگهداری را به نصف کاهش می دهد. اینها پیشرفت‌های حاشیه‌ای نیستند - آنها مستقیماً به کاهش ادعاهای گارانتی، رضایت مشتری بالاتر و هزینه کل مالکیت کمتر در طول عمر پانل 10 تا 20 ساله تبدیل می‌شوند.

چگونه ترمینال Din Rail مناسب را برای برنامه خود انتخاب می کنید؟

انتخاب صحیح بلوک پایانه ریلی Din مستلزم تطبیق پارامترهای رتبه‌بندی شده محصول با شرایط عملیاتی واقعی مدار است - با اعمال حاشیه‌های ایمنی مناسب. یک فرآیند انتخاب سیستماتیک هم از تعیین بیش از حد (هزینه غیر ضروری) و هم از مشخصات کمتر (ریسک ایمنی و قابلیت اطمینان) جلوگیری می کند.

این مراحل را به عنوان یک چارچوب انتخاب ساختاریافته دنبال کنید:

1. ولتاژ و جریان مدار را تعریف کنید:با ولتاژ عملیاتی واقعی و حداکثر جریان پیوسته مدار شروع کنید. ضریب کاهش حداقل 20% را برای دمای محیط بالای 40 درجه سانتیگراد یا برای ردیف های ترمینال با چگالی بالا که در آن تجمع حرارتی رخ می دهد، اعمال کنید.
2. تعیین نوع سیم و سطح مقطع:بررسی کنید که آیا هادی ها سیم انعطاف پذیر جامد، رشته ای ریز یا منتهی به فرول هستند. هر نوع نیاز به گیره متفاوتی دارد. ترمینال های فنری گیره معمولاً سیم های ریز رشته ای را بهتر از طرح های گیره پیچی بدون فرول اداره می کنند.
3. شناسایی شرایط محیطی:محدوده دمای عملیاتی، وجود ارتعاش (انتخاب گیره فنری برای محیط‌های با ارتعاش سنگین)، قرار گرفتن در معرض مواد شیمیایی و درجه آلودگی، همگی بر انتخاب مواد مسکن و پوشش تماس تأثیر می‌گذارند.
4. گواهینامه های مورد نیاز را بررسی کنید:بازارهای آمریکای شمالی به پایانه های فهرست شده UL/CSA نیاز دارند. بازارهای اروپایی به نشان CE نیاز دارند. کاربردهای خورشیدی و EV ممکن است به گواهینامه های اضافی TUV یا IEC 62196 نیاز داشته باشند. محدوده محصولات Din Rail Terminal Block ما شامل گزینه های کاملاً تأیید شده برای همه بازارهای اصلی است.
5. فناوری اتصال را انتخاب کنید:گیره پیچ برای انعطاف پذیری و قابلیت تعمیر میدانی؛ گیره فنری برای ایمنی سرعت و لرزش؛ فشار برای سیم کشی خودکار با حجم بالا؛ IDC برای برنامه های کابل نواری.
6. لوازم جانبی را برنامه ریزی کنید:براکت‌های انتهایی، پرش‌های پل، نوارهای علامت‌گذاری، صفحات پارتیشن، و شاخه‌های آزمایشی باید در مرحله طراحی مشخص شوند تا از تأخیر منابع در طول ساخت پانل جلوگیری شود.

مقایسه فناوری اتصال

تیم فنی ما درYueqing TAER Electric Co., Ltd.برای بررسی شماتیک های پانل شما و توصیه بهینه مشخصات بلوک ترمینال Din Rail برای برنامه شما موجود است. ما مشاوره فنی رایگان پیش فروش را برای پروژه های واجد شرایط ارائه می دهیم.

Yueqing TAER Electric Co., Ltd. چگونه پایانه های ریلی Din را تولید می کند؟

ساخت بلوک های ترمینال ریلی Din Rail در هر مرحله به دقت نیاز دارد - از انتخاب مواد اولیه تا آزمایش محصول نهایی. درYueqing TAER Electric Co., Ltd.، فرآیند تولید ما بر اساس اصول دقیق مدیریت کیفیت ساخته شده است و گواهینامه ISO 9001 بر هر مرحله تولید حاکم است.

کارخانه ما خطوط تولید اختصاصی را برای هر خانواده بلوک ترمینال اجرا می کند که توسط ابزارسازی داخلی و تولید قالب پشتیبانی می شود. این به تیم مهندسی ما این انعطاف‌پذیری را می‌دهد تا ابعاد مسکن، کدهای رنگی و پیکربندی‌های علامت‌گذاری را برای مشتریان OEM بدون محدودیت‌های حداقل مقدار سفارش که معمولاً هنگام تهیه منابع از شرکت‌های تجاری اعمال می‌شود، سفارشی کند.

فرآیند کنترل کیفیت ما

• بازرسی مواد ورودی:تمامی مواد خام آلیاژ مس، برنج و پلیمر در بدو ورود به صورت دسته ای آزمایش می شوند. خلوص مس، استحکام کششی و اشتعال پذیری پلیمر قبل از ورود مواد به تولید تأیید می شود.
• کنترل ابعاد در فرآیند:سیستم‌های بازرسی بینایی خودکار ابعاد محفظه و هندسه تماس را در هر چرخه قالب‌گیری و مهر زنی بررسی می‌کنند. قطعات خارج از تحمل به طور خودکار رد می شوند.
• تست مقاومت تماس:100٪ بلوک های پایانه نهایی برای مقاومت تماس با استفاده از یک سیستم اندازه گیری چهار سیمه میلی اهم آزمایش می شوند. واحدهای بیش از آستانه 5mO از دسته تولید حذف می شوند.
• تست قدرت دی الکتریک:آزمایش نمونه تصادفی با ولتاژ نامی 2 برابر + 1000 ولت در هر IEC 60947-7-1 در هر دسته تولیدی انجام می شود.
• آزمایش نیروی خروجی:نیروی حفظ سیم بر روی واحدهای نمونه اندازه گیری می شود تا عملکرد مکانیزم گیره مطابق با مشخصات باشد.
• اعتبارسنجی پیری حرارتی:آزمایشات پیری تسریع شده در دمای 120 درجه سانتیگراد بیش از 1000 ساعت تأیید می کند که بدنه و مواد تماس خواص خود را در طول عمر مورد انتظار محصول حفظ می کنند.

کارخانه ما محصولات Din Rail Terminal Block را برای مشتریان در بیش از 40 کشور جهان ارسال می کند. بسته بندی صادراتی ما برای محافظت در برابر آسیب های حمل و نقل و قرار گرفتن در معرض رطوبت طراحی شده است، با بسته های خشک کننده موجود در هر کارتن برای محموله های حمل و نقل اقیانوس. زمان تحویل کالاهای استاندارد کاتالوگ معمولاً 7 تا 15 روز کاری پس از تأیید سفارش است.

نتیجه گیری

بلوک ترمینال ریلی دین بسیار فراتر از یک لوازم جانبی سیم کشی غیرفعال است. این یک جزء مهندسی دقیق است که به طور مستقیم بر ایمنی، قابلیت اطمینان و قابلیت نگهداری هر پنل الکتریکی و سیستم کنترلی که بخشی از آن است تأثیر می گذارد. از بلوک‌های ورودی که مدارهای توزیع عمومی را مدیریت می‌کنند تا انواع ذوب شده و قطع شده که از بارهای حیاتی محافظت می‌کنند، هر محصول در محدوده ما درYueqing TAER Electric Co., Ltd.طراحی و تولید شده است تا عملکرد ثابتی را در طول چندین دهه خدمات ارائه دهد.

انتخاب درست ترمینال ریلی دین با درک روشنی از پارامترهای مدار، شرایط محیطی و الزامات گواهینامه آغاز می شود. با انتخاب سازنده ای که کیفیت را از مواد خام تا محصول نهایی کنترل می کند ادامه می یابد - نه تولیدکننده ای که قطعاتی را که از تامین کنندگان تایید نشده مونتاژ می کند. خط تولید بلوک ترمینال ریلی ما توسط مستندات فنی کامل، گزارش‌های آزمایش تایید شده و یک تیم مهندسی اختصاصی آماده پشتیبانی از پروژه شما از مشخصات تا راه‌اندازی است.

اگر در حال ارزیابی راه‌حل‌های ترمینال Din Rail برای طراحی پانل جدید، ارتقاء سیستم، یا یک محصول OEM هستید که به تداوم عرضه طولانی‌مدت نیاز دارد، تیم ما درYueqing TAER Electric Co., Ltd.آماده کمک است کاتالوگ محصولات ما بیش از 300 SKU استاندارد را پوشش می‌دهد، با پیکربندی‌های سفارشی موجود در همه خانواده‌های محصولات.
